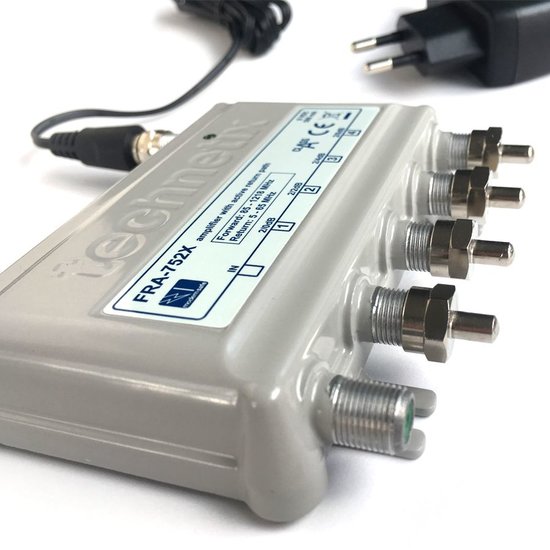

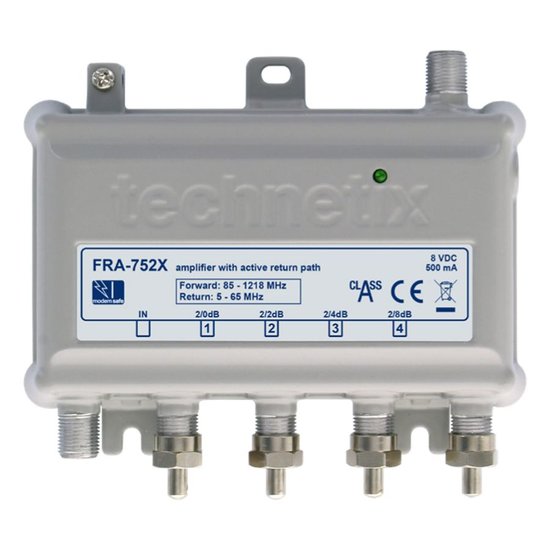

Technetix FRA-752X SHOP 4v0/2/4/8db versterker 1.2 GHz Ziggo

Huisversterker met 4 uitgangen en actief retourpad

De Technetix FRA-752X is een professionele signaalversterker met 4 actieve uitgangen en een actief retourpad met 2 dB versterking. Deze versterker is geschikt voor (coax)kabellengtes tot ongeveer 20 meter. Technetix heeft deze signaalversterker voorzien van Modem Safe™-technologie, die de FRA-752X en aangesloten apparatuur beschermt tegen overspanning door bijvoorbeeld sterke modemsignalen. De poort tot poortisolatie zorgt er bovendien voor dat een sterk modemsignaal nooit interfereert met radio- of tv-signalen.

Naast de FRA-752X zit ook een witte afdekkap in de verpakking.

In het kort

• Perfect voor gebruik in huis
• DOCSIS 3.1
• Ziggo-geschikt
• Uitstekende CSO/CTB-specificaties voor downstream signalen
• Hoge intermodulatiespecificaties voor upstream signalen
• Voldoet aan EN Klasse A screeningvereisten

Verschillende versterking vor verschillende kabellengtes

Om verschillende kabellengtes te kunnen ondersteunen, is de versterking die de Technetix FRA-752X per poort levert verschillend:

• Poort 1 (85-1218 MHz): 0,0 dB
• Poort 2 (85-1218 MHz): 2,0 dB
• Poort 3 (85-1218 MHz): 4,0 dB
• Poort 4 (85-1218 MHz): 8,0 dB

Modem Safe™-technologie ingebouwd

Technische gegevens Technetix FRA-752X

• Frequentiebereik
  • Forward path: 85-1218 MHz
  • Retourpad: 5-65 MHz
• Retourverlies
  • In
    • 5-65 MHz: min. 18,0 dB
    • 85-1218 MHz: 18,0 dB
  • Poort 1/2/3/4
    • 5-65 MHz: 18,0 dB
    • 85-1218 MHz: 18,0 dB
• Isolatie (poort naar poort)
  • 5-10 MHz: min. 22,0 dB
  • 10-15 MHz: min. 30,0 dB
  • 15-65 MHz: min. 35,0 dB
  • 85-862 MHz: min. 26,0 dB
  • 882-1218 MHz: min. 25,0 dB
• Ripple
  • Forward path:
    • 85-120 MHz: +/- 1,0 dB
    • 120-1000 MHz: +/- 0,75 dB
    • 1000-1218 MHz: +/- 1,5 dB
  • Return path:
    • 5-65 MHz: +/- 1,0 dB
• Versterking
  • In naar Poort 1 (85-1218 MHz): gem. 0,0 dB
  • In naar Poort 2 (85-1218 MHz): gem. 2,0 dB
  • In naar Poort 3 (85-1218 MHz): gem. 4,0 dB
  • In naar Poort 4 (85-1218 MHz): gem. 8,0 dB
  • Poort 1/2/3/4 naar In (5-65 MHz): gem. 2,0 dB
• Ruisgetal
  • Forward path:
    • 85-120 MHz: max. 7,0 dB (gem. 6,0 dB)
    • 120-1218 MHz: max. 6,0 dB (gem. 5,0 dB)
  • Return path:
    • 5-65 MHz: max. 18,0 dB (gem. 14,0 dB)
• Nominal Input Level: max. 77 dBμV
• Forward Path Distortion
  • CSO @ (77+Gain) dBμV: max. -63 dBc
  • CTS @ (77+Gain) dBμV: max. -63 dBc
• Reverse Path Distortion (in band)
  • Second order IMA (2-tone) @ 115 dBμV input: max. -50 dBc
  • Third order intermodulation distortion (2-tone) @ 115 dBμV input: max. -50 dBc
• Spurious/oscillation
  • 5-65 MHz: max. 20 dBμV
  • 85-1218 MHz: max. 20 dBμV
• Group delay
  • 2 MHz @ 5-10 MHz: max. 30 ns
  • 2 MHz @ 10-65 MHz: max. 10 ns
  • 4,43 MHz @ 85-120 MHz: max. 20 ns
  • 4,43 MHz @ 120-1218 MHz: max. 10 ns
• Surge Protection: On input: min. 1KV
• Galvanische isolatie
  • 2120V DC (inner conductor input -> inner conductor output): max. 0,7 mA
  • 230V AC (inner conductor input -> inner conductor output): max. 8,0 mA RMS
• Screening Effectiveness (klasse A)
  • 5-30 MHz: min. 85 dB
  • 30-300 MHz: min. 85 dB
  • 300-470 MHz: min. 80 dB
  • 470-1218 MHz: min. 75 dB
• Connectors
  • In, Poort 1/2/3/4: F-connector (female)
  • Stroom: via F-connector (female)
• Materiaal
  • Behuizing: Aluminium die-cast, conductive chromate finish
  • F-spring: NiSn plated Beryllium copper
• Bedrijfstemperatuurbereik: 0 °C to +40 °C
• Energieverbruik: 2 W
