Rebox RE-23SA DVB-T2 buitenantenne 24dBi Sharkfin

Deze Rebox RE-23SA DVB-T2 buitenantenne, alias de “Sharkfin” vanwege zijn maritieme uitstraling, is een aktieve 5 Volt benodigde antenne, met een bereik van ‘upto’ 50 kilometer.
Met deze antenne pluk je het Terrestrische signaal uit de lucht t.b.v. TV en Radio.
In Nederland hebben we het dan over het netwerk van KPN. In de volksmond spreken we dan over het KPN Digitenne netwerk.
Qua uitzendtechniek spreken we over DVB-T2.

De “T” is dus van Terrestrisch/Terrestrial, en omdat dit T netwerk in 2019 naar de nieuwste standaard is gebracht, spreken we tegenwoordig over “T2”.

Dus in totaal: Digital Video Broadcasting, over een T2 netwerk.
In Nederland wordt dat (Digitenne) netwerk gevormd door zo’n 57 zendmasten.

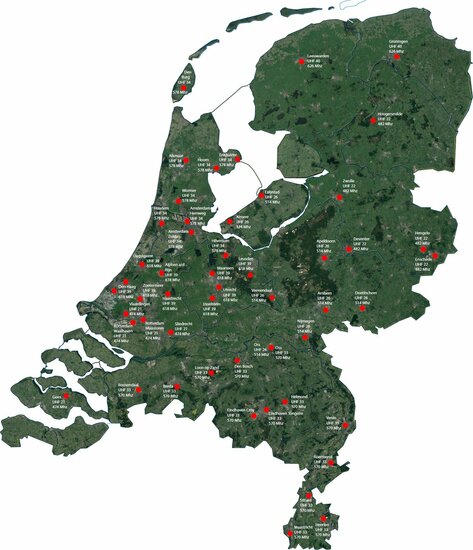

(Zie de kaart voor de lokaties)

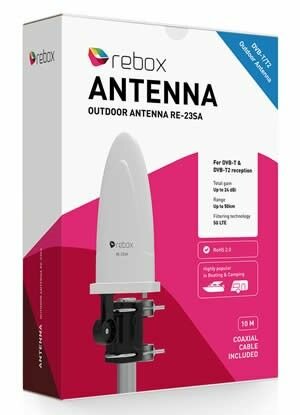

De antenne is in principe rondom gevoelig, is weerbestendig, en wordt geleverd met 10 meter antennekabel (F-connector [dun pootje, gaat in de antenne] + IEC connector [dik pootje, gaat in de ontvanger]), en bevestigingsmateriaal, voor montage aan een mast, paal, beugel bijvoorbeeld. Dit alles zit in een prachtige giftbox.
Op de pagina “Antennes in ’t wild” zijn diverse van gebruikers ingezonden foto’s geplaatst. De één heeft ‘m aan de gevel gemonteerd, de ander boven op een camperdak, en weer een ander aan een fietsendrager achterop de caravan/camper op slechts anderhalve meter hoogte.

Opmerking
Lees graag aandachtig deze hele produktbeschrijving, vanwege de belangrijke tips en aandachtspunten. En heb je toch nog vragen, dan kan je ons gewoon bellen (023-5310883). Of stuur ons anders een bericht.

Populair in de recreatie sector
Omdat ie waterdicht is, en omdat ie in principe rondom gevoelig is, wordt ie bijvoorbeeld vaak in de pleziervaart gebruikt, en in de mast gemonteerd.

Signaaldekking
Met zo’n 57 KPN Digitenne zendmasten in Nederland, zal je in de meeste gevallen binnen bereik van één of meerdere masten zitten.
Gebruik je de antenne in een bosrijke omgeving, besef dan dat het bladerdak het Digitenne signaal in bepaalde mate absorbeert, zodat er een stuk van het ‘upto’ 50km bereik wordt afgesnoept.
Weet ook dat het Digitenne signaal zich op de ene plek anders kan gedragen dan op de andere, en dat het kán voorkomen dat sprake kan zijn van reflectie/weerkaatsing van het signaal. In zo’n situatie kán het voorkomen dat je beter signaal oppikt door de antenne een beetje te draaien.
Als je een handmatige zenderscan uitvoert, geven de meeste DVB-T2 ontvangers 1 of 2 signaalbalken in beeld. Hoe hoger het percentage in die balken, hoe beter.
Met (her)positioneren/draaien van de antenne kan je dus met deze signaalbalken in beeld, de beste positie/stand kiezen. Onze kaart/mastoverzicht geeft bij elke mast de betreffende frequentie/UHF kanaal, die je dan gebruikt om handmatig in te voeren. Dit geeft in principe alleen de Free To Air (FTA) kanalen (NPO1, 2, 3 en regionaal). Heb je echter een KPN Digitenne abonnement, dan ben je natuurlijk ook geïnteresseerd in de commerciële zenders, zoals RTL4, SBS6, etc etc.
Bezoek dan deze link: https://www.radio-tv-nederland.nl/dvbt/digitenne-kpntv.html
Daar vind je het overzicht van een aantal groepen zenders met de bijbehorende specificaties, om ook dié zenders in te lezen, indien nodig.

Provincie Zeeland
In deze provincie ervaren gebruikers vaak meer moeite met KPN Digitenne ontvangst.
Zoals je op onze “Antennes in ’t wild” pagina kan zien, zijn er RE-23SA gebruikers die uitstekende ontvangst hebben.
Twijfel je, of ondervindt je tóch problemen, overweeg dan onze 60km Yaginx richtantenne.

Aktieve 5 Volt benodigde antenne
Zoals gezegd, is het een aktieve antenne, die 5 Volt voeding nodig heeft.
Sluit je ‘m aan op een DVB-T2 ontvanger van KPN (ZXV7200 of de Rebox RBX2800), of gebruik je de Rebox RE-2400DVBT2 ontvanger voor de gratis te ontvangen NPO1, 2, 3 en regionale zenders (alsmede 9 radiozenders), dan leveren deze modellen standaard de benodigde 5V aan de antenne, gewoon via de antennekabel.

Sluit je ‘m echter aan op een in een TV ingebouwde DVB-T2 tuner, besef dan dat de antenne daarvan géén 5V geleverd krijgt. Je hebt dan als extra nodig, de RE-23FA002 Power Inserter!
De ingebouwde TV tuner dient overigens wel HEVC/H.265 compliant te zijn, en daarmee geschikt om het DVB-T2 signaal te verwerken.

Specificaties

• Range: upto 50km
• Gain: 24 dBi
• Mounting hardware included
• 10m coaxial cable included
• 5G LTE filtering technology
• RoHS 2.0
• 5V active antenna
• Low power consumption
• UHF stationary reception
• Built-in low noise amplifier
• Shielded connector
• Manual included (25 languages)
• Frequency range: 470 ~ 694 MHz
• Output impedance: 75 Ohm

Goed om te weten

· Het Digitenne netwerk in Nederland is vertikaal gepolariseerd, zoals dat heet. Dat houdt in dat de antenne in vertikale stand gemonteerd, over het algemeen het beste resultaat geeft.

· Het bereik van de Rebox RE-23SA Sharkfin is ‘upto’ 50 kilometer. Echter, door reflectie, door weersomstandigheden, of een signaal-absorberend bladerdak in een bosrijke omgeving, kan het zijn dat dat niet gehaald wordt.

· Weet dat er omgevingsfactoren kunnen zijn die van storende invloed kunnen zijn op het signaal. Een berucht voorbeeld daarvan is een windturbine. Daar kan het Digitenne signaal héél slecht tegen.

Heb je toch nog vragen, bel ons, of stuur een bericht.

Hartelijk dank!
